Датчик-реле уровня жидкости СКЛ-6

Реле уровня СКЛ-6 предназначено для управления насосными системами и водоснабжением. Имеет 2 канала, каждый из которых работает с двумя датчиками (Верх и низ). Первый канал работает на пополнение, второй на осушение.

Применение

  • Управление домашней насосной станцией
  • Поддержание уровня воды в бассейнах
Все характеристики
3 150 руб. ×
шт.

Внимание! На складе осталось шт.

Заказ
≥ 10 000 руб.
≥ 30 000 руб.
≥ 75 000 руб.
Скидка
5%
10%
15%
Характеристики
Напряжение 220 В
Макс. ток через контакты исполнительного реле (AC-1) 5 А
Габариты 90×50×70 мм
Независимые чувствительные каналы
Выходной управляющий сигнал переключающийся контакт
Принцип определения наличия воды кондуктометрический
Гальваническая развязка датчиков через трансформатор с электрической прочностью изоляции 6 кВ
Режимы работы каждого канала 1 (канал 1: пополнение; канал 2: осушение)
Количество датчиков каждого канала

Описание

Датчик-реле уровня СКЛ-6 имеет два канала, каждый из которых работает с двумя датчиками (Верхний и нижний уровень). Первый канал работает на пополнение, второй на осушение. Такая система позволяет пополнять емкость, а также защищать насос от сухого хода, если уровень воды в скважине (колодце) упал до низкого уровня. При возвращении уровня воды в скважине до первоначального, пополнение емкости продолжится, если не было завершено до этого.

Также СКЛ-6 удобен для работы с бассейнами, когда их пополнение производится открытием электроклапана, а отбор лишней воды — насосом. При этом, если уровень воды становится слишком низким, прибор дает команду на открытие клапана, который добавляет воду в бассейн. Если уровень становится слишком высоким, то устройство включает насос, откачивающий избыток воды.

Реле уровня СКЛ-6 работает с кондуктометрическими и поплавковыми датчиками (в последнем случае это необходимо указывать при заказе). Прибор "видит" уровень, когда датчик нужного уровня замкнут водой с общим датчиком. Например, при использовании функции защиты от сухого хода в скважине, необходимо установить 2 датчика для скважины или, если труба скважины металлическая, использовать ее корпус как общий датчик. Некоторые датчики, например, датчик свечного типа, имеют 2 контакта, поэтому сами являются и общим датчиком и уровнем. Поэтому при установке в емкости нижнего и верхнего уровня, таких датчиков потребуется 2 шт., а одноконтактных датчиков 3 шт.

Особенности

  • Защита от сухого хода
  • Защита от перелива

Комплектация

  1. Устройство 1 шт.
  2. Технический паспорт 1 шт.

Варианты использования контроллера уровня СКЛ-6

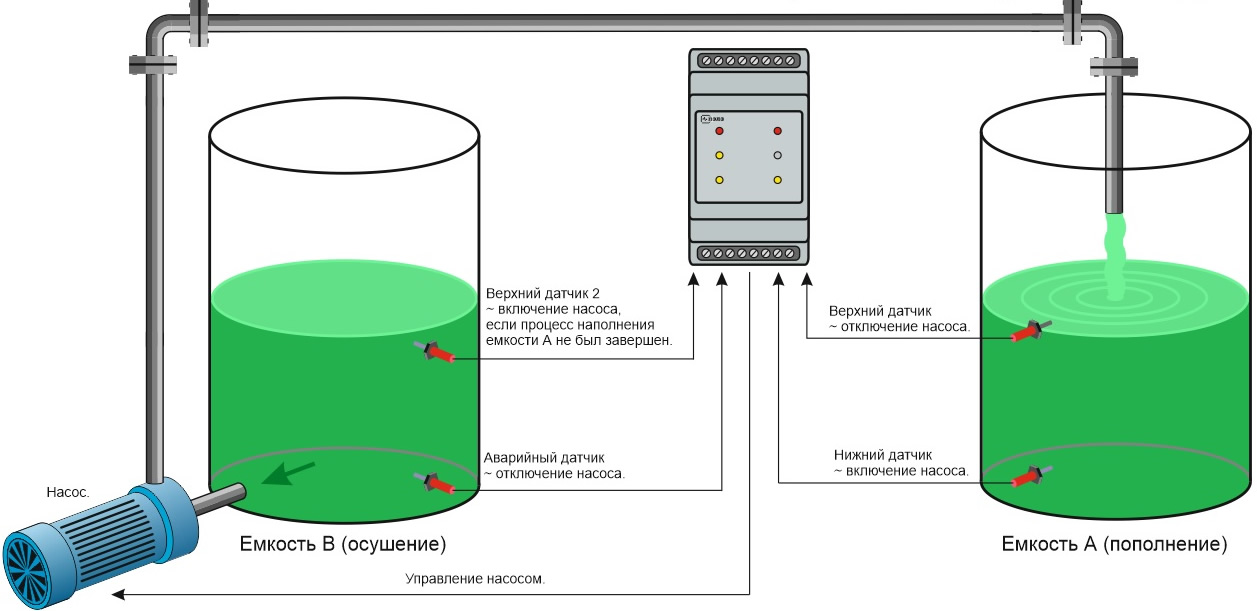

Пополнение емкости с защитой насоса от сухого хода:
