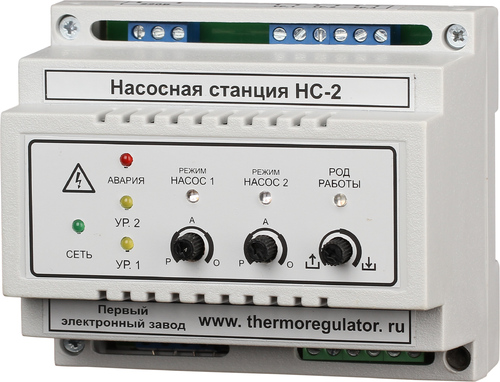

Датчик-реле уровня жидкости НС-2

Датчик-реле уровня НС-2 используется для управления подающими или откачивающими насосами. Прибор контролирует состояние датчиков уровня и, в зависимости от него, включает/выключает соответствующие насосы.

Применение

  • Управление домашней насосной станцией
Все характеристики
4 600 руб. ×
шт.

Внимание! На складе осталось шт.

Заказ
≥ 10 000 руб.
≥ 30 000 руб.
≥ 75 000 руб.
Скидка
5%
10%
15%
Характеристики
Напряжение 220 В
Макс. ток через контакты исполнительного реле (AC-1) 10 А
Габариты 90×105×70 мм
Контролируемая сеть 1-фазная
Независимые чувствительные каналы
Принцип определения наличия воды кондуктометрический или поплавковыми датчиками
Режимы работы каждого канала ручной, автоматический, отключено
Потребляемая мощность
Уровень срабатывания защиты (пониженное напряжение) 180 В
Уровень срабатывания защиты (повышенное напряжение) 250 В
Напряжение питания датчиков
Количество датчиков каждого канала

Описание

Устройство позволяет управлять 2 насосами как в автоматическом, так и в ручном режиме. НС-2 может подключаться к температурному датчику насоса, а так же контролировать напряжение в питающей сети, защищая электродвигатели от выхода из строя. Кроме того, порядок включения насосов постоянно меняется, что позволяет значительно экономить их ресурс и повышает надежность всей системы.

Реле уровня НС-2 работает с кондуктометрическими и поплавковыми датчиками (в последнем случае это необходимо указывать при заказе). Прибор "видит" уровень, когда датчик нужного уровня замкнут водой с общим датчиком. Например, при использовании функции защиты от сухого хода в скважине, необходимо установить 2 датчика для скважины или, если труба скважины металлическая, использовать ее корпус как общий датчик. Некоторые датчики, например, датчик свечного типа, имеют 2 контакта, поэтому сами являются и общим датчиком и уровнем. Поэтому при установке в емкости нижнего и верхнего уровня, таких датчиков потребуется 2 шт., а одноконтактных датчиков 3 шт.

Особенности

  • Защита от сухого хода
  • Управление двумя насосами

Комплектация

  1. Устройство 1 шт.
  2. Технический паспорт 1 шт.

Варианты использования контроллера уровня НС-2

1. Осушение емкости двумя насосами
Автоматическая откачка воды из приямков, котлованов, подвалов с использование двух насосов. В том случае, если уровень воды небольшой, работает только один насос из двух, но, если один насос не справляется, и вода достигает аварийного уровня, включаются оба насоса, и срабатывает сигнализация (если она подключена).

2. Пополнение емкости и защита от сухого хода
Автоматическое пополнение емкости. Насос включается, когда уровень воды опускается до нижнего датчика, и выключается, когда поднимается до верхнего. При осушении аварийного датчика, установленного в скважине или колодце, срабатывает защита от сухого хода, и насос отключается.

3. Осушение емкости одним насосом
Аналогично первому варианту данная система автоматически управляет откачкой воды, однако используется только один насос, который включается при повышении уровня воды. Если эффективности насоса не достаточно и вода поднимется до аварийного уровня, сработает сигнализация (если она подключена), насос при этом продолжит работу.
