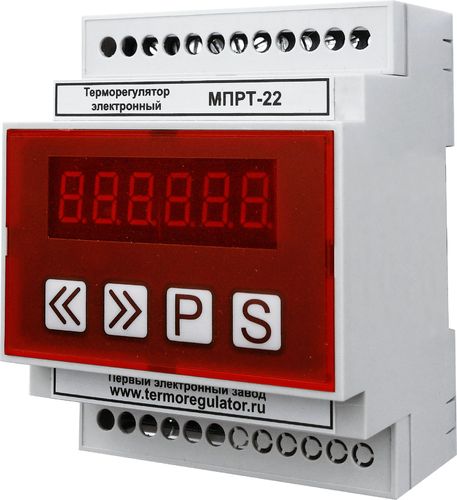

Терморегулятор цифровой 2-канальный МПРТ-22, в Санкт-Петербурге с доставкой по России

Характеристики
Напряжение	230 В
Макс. ток через контакты исполнительного реле (AC-1)	10 А
Габариты	90×70×70 мм
Модули DIN	4
Гистерезис (по умолчанию)	настраиваемый °C
Тип датчика	KTY, ТХК, ТХА, Pt100, Pt50, ТСП-100П, ТСП-50П, ТСМ-50М
Независимые чувствительные каналы	2
Выходной управляющий сигнал	Переключающиеся контакты
Исполнительных реле	2

Описание

Двухканальный терморегулятор МПРТ-22 имеет два полностью независимых канала и фактически является двумя терморегуляторами МПРТ-11 в одном корпусе. Работает с большинством стандартных типов датчиков: ТХА, ТХК, Pt100, Pt50, ТСП-100П, ТСП-50П, ТСМ-50 М, KTY-81-110. Текущая температура может быть показана на экране для обоих каналов одновременно или отдельно для каждого.

Прибор очень удобен для контроля двух систем обогрева с одного пульта управления. МПРТ-22 близок по стоимости к двум АРТ-18, но позволяет следить за температурой с помощью дисплея и имеет большее количество настроек, например: регулировка гистерезиса, коррекция температуры, ограничение уставки, инверсия реле и пр.

МПРТ-22 регулирует температуру путем включения и отключения нагрузки. Например: если величина гистерезиса равна 1 гр. (можно изменить в меню), то при уставке 10°C нагрев включится при 9°C, а выключится при 11°C.

На каждом из каналов в отдельности можно изменить режим работы реле на обратный (инверсия), т. е. прибор будет отключать нагрузку при понижении температуры, а включать при повышении. Такой режим необходим для работы систем охлаждения. Это позволяет МПРТ-22 одновременно защищать систему от перегрева и от переохлаждения, поддерживая идеальный баланс температуры на объекте.

Комплектация

Терморегулятор 1 шт.
Технический паспорт 1 шт.

Особенности

Контроль температуры в реальном времени
Настройка прибора под конкретные задачи
Простота в эксплуатации
Режим «охлаждение»
Коррекция температуры
2 устройства в 1
Поддержка большинства стандартных типов датчиков
Измерение температуры в 2 точках
2 полностью независимых канала

Схема подключения

Подключение нагрузки (мощность менее 1,5 кВт) на канал 1 напрямую. Канал 2 подключается аналогично. Подключение датчика типа термопара ТХА, ТХК.

Подключение нагрузки на канал 1 через магнитный контактор (пускатель). Канал 2 подключается аналогично. Подключение датчиков типа терморезистор КТУ с перемычкой или термометров сопротивления типа Pt100, Pt50, ТСП-100П, ТСП-50П, ТСМ-50М по трехпроводному способу.
