ТРУБЧАТЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ (ТЭН)



Каталог готовой продукции:

ТипСредаДлинаЗаделкаДиаметр
трубки
Мощность,
кВт
Напряжение, В.ФормаШтуцерМатериалМежцентровое
расстояние мм.
Количество
ТЭНВода42А131,0220U1/2"Нержавейка73Много
ТЭНВода45А132,0220U1/2"Нержавейка73Много
ТЭНВода60А133,0220U1/2"Нержавейка73Много
ТЭНВода80А134,0220U1/2"Нержавейка73Много
ТЭНВода90А135,0220U1/2"Нержавейка73Много
СЭВВода39-133,0220Секция2,5"Нержавейка-Есть
СЭВВода39-136,0220Секция2,5"Нержавейка-Есть
СЭВВода39-139,0220Секция2,5"Нержавейка-Есть
СЭВВода39-139,0220Секция2,5"Черная сталь-Есть

Распродажа складских остатков:

Длина, смЗаделкаДиаметр, ммМощность, кВтСредаМатериалНапряжение, ВМ/ц, ммФормаШтуцерОстаток на складеЦена, руб
64B7,40,25ВодаНержавейка22030L-3110
35A130,8ВодаНержавейка22030U-1120
60A102,5ВодаНержавейка220130U+7250
80A133,5ВодаНержавейка22065U+2150
85A103,5ВодаНержавейка220120U-1150
120A132ВодаЧерная сталь22068Скрепка+5200
60A131,5ВодаЧерная сталь11050U+10150
120A131ВоздухНержавейка22073U+1400
31A130,2Подвижный воздухЧерная сталь60-прямые-740
50A130,45Подвижный воздухЧерная сталь11073U-240
32A130,5Подвижный воздухЧерная сталь110-прямые-2240
60A131Подвижный воздухЧерная сталь22090U-360
120A130,5МаслоЧерная сталь22073U+4300
50A100,4МаслоЧерная сталь22040U-8150
140A133,75МаслоЧерная сталь220/380-Секция2 1/2"21500
32A130,5ЛитейныйЧерная сталь22073U-10100
60A132,5Подвижный воздухНержавейка/алюминий220-прямой оребреный-1300
89A131ЛитейныйНержавейка220-Патронный-3300
84A134ВодаЧерная сталь220-Патронный-4300
45A130,4ВоздухЧерная сталь11073U-150
85A103,5ВодаНержавейка220120Баян-1150
100A133,5ВодаНержавейка22073U-1250
100A135ВодаНержавейка22050UМ141350
102A131,6ВоздухНержавейка220140U-1100
34A130,63ЛитейныйЧерная сталь55-Прямой-140
90A135,0ВодаЧерная сталь22073U1/2"1150
60A131,0Подвижный воздухЧерная сталь22090U-1100
105A131,6ВоздухНержавейка22073U-1120
90A132,0Подвижный воздухНержавейка22073U1/2"1200
120A132,0ВодаНержавейка22080Скрепка-1200
30A130,5ЛитейныйЧерная сталь22073U-150
85A132,0ВодаНержавейка22045U-1150
100A131,0ВодаЧерная сталь22060U-1100
80A132,0ВодаЧерная сталь22073Скрепка-180
45A130,2ВоздухМедь36-Прямой-150
60A130,5ВоздухНержавейка220-Патронник1/2"1300
85A131,6Воздух обдувЧерная сталь220-Прямой-3150
120A131,6Воздух обдувЧерная сталь220-Прямой-5150


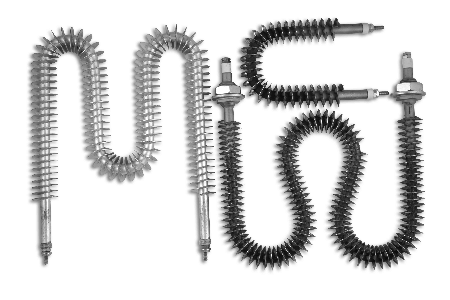

   Трубчатый электронагреватель (ТЭН) представляет собой металлическую трубку, заполненную мелкодисперсным наполнителем, внутри которой натянута спираль из сплава с высоким электрическим сопротивлением. На концах этой трубки часто устанавливают резьбовой штуцер для крепления ТЭНа. С торцов выводятся резьбовые шпильки или "флажки" для подключения питающего напряжения.
    Материалом трубки ТЭНа служат, как правило, сталь 10 или нержавеющая сталь. Иногда применяется химическое или электрохимическое покрытие. Обычно это лужение, никелирование или покрытие фторопластом.
    ТЭНы из стали 10 используются для нагрева воздуха, воды, нейтральных или щелочных растворов, масел, битума, литейных форм; из нержавеющей стали - воздуха, воды, пищевых продуктов, кислых растворов и агрессивных сред. Для повышения стойкости нержавеющих ТЭНов возможно применение трубки удвоенной толщины.
    Кроме химической стойкости, область применения трубчатых электронагревателей определяется мощностью, приходящейся на единицу их поверхности. Например, для нагревателя из стали 10, работающего в спокойном воздухе указанная величина не должна быть более 2 Вт/см2, а в воде - 13 Вт/см2. При превышении указанных величин происходит быстрое разрушение ТЭНа. Предельная мощность нагревателей в зависимости от их диаметра представлена в табл. 1.
ТЭНы трубчатые электронагреватели тэн электронагреватель нагрев оттайка электронагреватель     Стандартными формами для трубчатых нагревателей являются:
  • прямая
  • U-образная
  • "скрепка"
  • . Геометрически эти формы характеризуются диаметром трубки, длиной ТЭНа в развернутом виде и его межцентровым расстоянием. Справочные размеры - длина в согнутом виде и длина петли скрепки. Очень важным параметром является глубина заделки токоведущей шпильки. При работе ТЭН должен быть погружен в рабочую среду так, чтобы в ней находились спираль и часть шпильки. В противном случае горячая часть ТЭНа может оказаться вне рабочей среды и нагреватель выйдет из строя.     Если ТЭН имеет сложную форму целесообразно при заказе прилагать эскиз желаемого изделия.
      У нас вы можете заказать трубчатые электронагреватели любых форм, размеров, мощности и материала. Срок изготовления ТЭНов составляет 2-3 недели.
        При заказе ТЭНа рекомендуем использовать следующую форму: ТЭН120 А13/5,0 Р 220, U-обр, м/ц 73 где:
       120 - длина в развернутоми виде (см)
       А - глубина заделки шпильки (A-40 мм, B-65 мм, С-100 мм, D-125 мм, E-160 мм)
       13 - диаметр трубки (мм)
       5,0 - мощность (кВт)
       Р - рабочая среда (см. табл. 1)
       220 - рабочее напряжение (В)
       U-образный (форма 2) - форма
       м/ц 73 - межцентровое расстояние (мм)

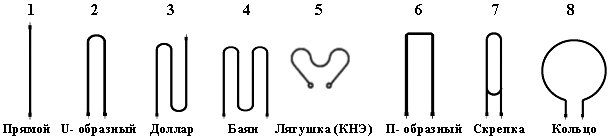

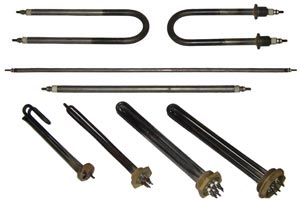

    Стандартные формы трубчатых электроногревателей:
    ТЭНы (трубчатые электронагреватели)
    ТЭНы ТЭНы

    Табл.1. Максимально допустимая мощность ТЭНов, в зависимости от длины и рабочей среды, кВт.

    Развернутая длина оболочки ТЭН, см Диаметр
    ТЭН, мм
    Обогреваемая среда O, L
    (O-подвижный воздух; L-литейные форма)
    Обогреваемая среда S (спокойный воздух)
    Напряжение, ВНапряжение, В
    3648556011012722038036485560110127220380
    ТЭН-328;100,320,320,320,320,320,32  0,160,160,160,16
    130,50,50,50,50,50,5  0,20,20,20,2
    ТЭН-458;100,50,50,50,50,50,5  0,250,250,250,250,25
    130,630,80,80,80,80,8  0,320,320,320,320,32
    ТЭН-608;100,50,50,630,630,630,630,8 0,320,320,320,320,320,320,32
    130,630,630,80,811  0,40,40,40,40,40,40,4
    ТЭН-808;100,320,50,630,80,80,8110,320,50,50,50,50,50,5
    130,320,50,80,811110,320,50,630,630,630,630,630,63
    ТЭН-858;100,250,50,630,8111,251,250,250,350,50,50,50,50,50,5
    130,320,50,630,8111,61,60,320,50,630,630,630,630,630,63
    ТЭН-1008;100,250,50,630,81,251,251,251,250,250,40,50,630,630,630,630,63
    130,250,40,630,81,251,251,251,60,250,40,630,630,630,80,80,8
    ТЭН-1258;100,20,40,50,51,251,251,61,60,20,320,50,50,630,630,630,8
    130,20,40,630,631,251,251,620,20,320,50,51111
    ТЭН-14010 0,320,40,51,251,6220,160,320,40,50,80,80,80,8
    13 0,320,40,51,251,622,50,160,320,40,51111
    ТЭН-17010 0,250,320,41,251,62,52,5 0,250,320,41111
    13 0,250,320,41,251,62,52,5 0,250,320,41,251,251,251,25
    ТЭН-20010 0,20,250,3211,62,53,15 0,20,250,3211,251,251,25
    13 0,20,250,3211,63,154 0,20,250,3211,251,62
    ТЭН-23613  0,250,2511,63,154 0,160,250,2511,622,5
    ТЭН-28013  0,20,250,813,154 0,160,20,250,8122


    Развернутая длина оболочки ТЭН, см Диаметр
    ТЭН, мм
    Обогреваемая среда Р (вода и растворы)Обогреваемая среда Z (масло)
    Напряжение, ВНапряжение, В
    3648556011012722038036485560110127220380
    ТЭН-328;100,630,630,630,630,63   0,20,20,20,20,2
    130,80,80,80,80,8   0,250,250,250,250,25
    ТЭН-458;100,630,80,80,8111 0,250,250,320,320,320,32
    130,811,251,61,61,61,6 0,320,40,40,40,40,4
    ТЭН-608;100,50,80,811,251,6220,320,320,320,320,40,4
    130,40,8111,251,622,50,320,40,40,40,630,63
    ТЭН-808;100,320,50,630,81,61,61,620,320,40,40,40,50,50,630,63
    130,320,50,810,623,153,150,40,630,80,80,80,80,80,8
    ТЭН-858;100,250,50,631223,1540,250,50,630,630,630,630,630,63
    130,250,50,631223,1540,320,50,630,80,80,80,80,8
    ТЭН-1008;100,250,40,50,6322,53,1540,250,40,50,630,630,630,630,8
    130,250,40,630,6322,5450,250,320,50,630,630,630,630,63
    ТЭН-1258;100,20,320,50,522,5450,20,320,50,50,80,80,81
    130,20,320,50,522,546,30,20,320,50,50,80,80,81,25
    ТЭН-14010 0,320,40,51,6245 0,20,40,50,8111,25
    13 0,320,40,52246,3 0,320,40,50,8111,6
    ТЭН-17010 0,250,320,41,251,646,3 0,250,320,4111,251,6
    13 0,250,320,41,251,646,3 0,20,320,4111,61,6
    ТЭН-20010 0,20,250,3211,646,3 0,20,250,3211,251,61,6
    13 0,20,50,3211,646,3 0,20,250,321,251,61,62
    ТЭН-23613  0,250,2511,2546,3  0,250,250,8123,15
    ТЭН-28013  0,20,250,813,156,3  0,20,250,8123,15

    Табл.2. Ориентировочная масса ТЭНов диаметром 13 ммразличной конструкции и длины, кг.

    Исполн.\Длина, см 32 4560 7885 100120 140170 200240280
    Без штуцера 0,21 0,31 0,41 0,51 0,56 0,66 0,79 0,92 1,12 1,32 1,58 1,85
    Со штуцером 0,34 0,43 0,53 0,64 0,69 0,79 0,92 1,05 1,25 1,45 1,71 1,98

    Табл.3. Ориентировочное время нагрева воды на 30 град ТЭНами разл. мощности (КПД=100%)

    Мощн.\Объем воды 10л 50л 100л 200л 500л 1000л
    1 кВт 21 мин 1ч 45мин 3ч 30мин 7 ч 17ч 30мин 35 ч
    1,5 кВт 14 мин 1ч 10мин 2ч 20мин 4ч 40мин 11ч 40мин 23ч 20мин
    2 кВт 10 мин 53 мин 1ч 45мин 3ч 30мин 8ч 45мин 17ч 30мин
    3 кВт 7 мин 35 мин 1ч 10мин 2ч 20мин 5ч 50мин 11ч 40мин
    4 кВт 5 мин 25 мин 50 мин 1ч 45мин 4ч 20мин 8ч 40мин
    5 кВт 4 мин 21 мин 42 мин 1ч 24мин 3ч 29мин 6ч 58мин
    6 кВт 3,5 мин 17 мин 35 мин 1ч 10мин 2ч 54мин 5ч 48мин
    10 кВт 2 мин 10 мин 21 мин 42 мин 1ч 45мин 3ч 29мин
    15 кВт 1,4 мин 7 мин 14 мин 28 мин 1ч 10мин 2ч 19мин


    ТЭНы трубчатые электронагреватели тэн электронагреватель нагрев оттайка электронагреватель ТЭНы трубчатые электронагреватели тэн электронагреватель нагрев оттайка электронагреватель
